技术参数表

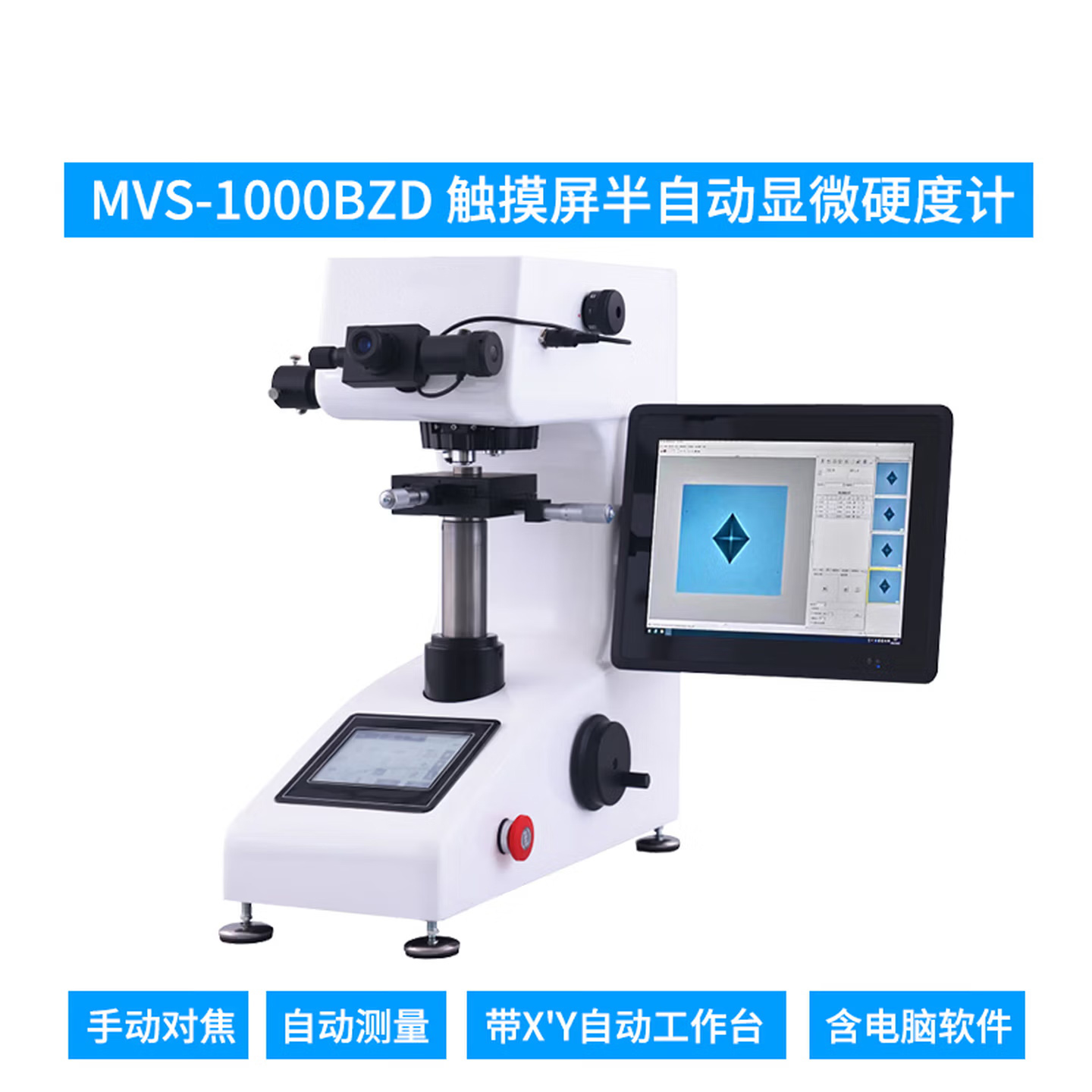

项目 | 触摸屏半自动显微硬度计 |
型号 | MVS-1000BZD |
载荷 | 10,25,50,100,200,300,500,1000 gf |
加载方式 | 自动加载/保载/卸载 |
调焦操作 | 手动调节对焦 |
测量目镜 | 电子型10倍 |
物镜 | ×10倍、×40倍 |
总放大倍数 | 100X,400X |
最大测量长度 | 在100倍时900um，在400倍时230um |
测量范围 | 1HV～2967HV |
测微鼓轮 | 0.125μm、0.0625μm |
最小分度值 | 0.0125μm、0.0625μm |
精密台钳 | 最大开口：50mm |
旋转塔台机构 | 自动、手动 |
50μm/sec | |
保载时间 | 5-99sec |
最小测量单位 | 0.01微米 |
操作面板功能 | 薄膜按键屏，LCD显示：具有高集成度PC板的薄膜按键屏，清晰地显示所有的操作步骤、测量条件和测量数据——操作开始/重新设定/保载时间/灯光增强-减弱/光路切换/转换标尺/塔台旋转（自动转塔台）/数据清除，显示 D1值 / D2值 / HV-HK指示 / 硬度值 / HRC转换值 / 测试次数 等 |
样品台 | 150X150毫米<br>手动台X'Y位置数字显示，精度1微米 |
载物台升降 | 手动 |
样品最大高度 | 90mm（自动物台80mm） |
样品最大深度 | 110mm |
可测参数 | HV / HK |
通讯接口 | RS232C |
数据输出和打印输出 | D1值、D2值、HV-HK指示、载荷值、统计数据等（可选择测完再打或即刻即打、单条记录打印或全部记录打印、3种不同的打印风格可选择） |
光学功能 | 采用平场消色差物镜，图像更清晰。<br>视场照明可调，亮度等级可设定有0-9等10种亮度等级可设定，以满足在不同条件下对灯光的不同要求 |
光源 | LED5V10W<br>根据样品的亮度，可被计算机控制，自动调节光源的亮度，以达到最佳照明 |
精度符合 | JJG260-91、JIS B 7725、JIS B 7734、GB/T3430.2-99<br>ASTM E-384、ISO 6507-2、ISO4546 |
硬度值转换 | 按GB1172-99及ASTM标准 |
尺寸 | 宽215 × 深450 × 高468mm |
重量 | 单机重约42kg（包括标准附件） |
电源 | 单相220V 50 Hz |
高清CCD摄像头或高清300万像素 | |
计算机 | 品牌<br>操作系统：Windows XP |
驱动马达 | 步进马达 |
驱动控制 | 通过软件在X-Y轴向上移动速度可灵活的改变 |
尺寸 | 110 × 110mm |
最大移动距离 | 在X-Y轴方向50 ×50mm |
最小移动距离 | 1μm |
移动速度 | 1-10mm/sec，可调 |
位移重复精度 | 1um以内 |
载物台 | 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标点选对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零 |
测量方式 | 自动模式：自动加载+自动测量+自动显示测量结果<br>可选手动模式测量 |
自动测量时间 | 约0.3sec/1个压痕 |
测量重复性 | ±1.0% （700HV/500gf） |
可测最小压痕 | 约5μm（自动测量） |
最小测量单位 | 0.01μm |
语言 | 中文（英文可选） |
系统描述：
1、自动完成连续打压、保载、读数、数据记录，通过选择一种测量方式所有测量将自动快速完成；
2、根据不同需求选择 直线、之字形、圆、圆弧、随机点、矩阵、自学习模式等；通过数据处理软件提高在非光洁面上非清晰压痕的可读性；
3、在试样连续测量后形成的硬化层深度值可以表格形式显示；
4、可方便输出各种数据 测量数据、硬度值表、硬化层深度、最大值、平均值、最小值。
硬度计控制
1、可对硬度计进行自动控制：自动转塔台(物镜、压头、物镜自动切换)、自动加载、自动测量控制
2、可以对显微硬度计的光源亮度进行设置
3、选择进行控制物镜的转换并反映在软件接口进行计算参数改变
4、选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载并自动转回测量物镜位置
5、硬度计所设定的载荷可自动反映在软件界面上
控制物台移动方式(Patten)
软件系统可控制自动载物台进行编程移动，可进行：
1、测量模式（Random A）：使用这个模式打压和读取一个任选点。
2、 测量模式（Random B）：测量和读取任意点。以任意角度旋转选定的坐标位置。
3、进行横向（X轴方向）的打压和读取
4、 纵向（Y轴方向）的打压和读取
5、测量模式（Line Set A）：使用这个模式打压和读取和表面成一定角度的方向（Z字形移动，即硬化层深度测量的折线移动）。
6、测量模式（Line Set B）：使用这个模式进行固定间隔的打压和读取。
7、轨迹坐标移动等移动编程方式
8、以上可同时设定8条直线，每条直线可设999个位置
图像采集/识别方法
1、采用高质量、高分辨率摄像机，分辨率为130万，大尺寸原始图像采集；
2、多种图像压缩方法方便使用（采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。
3、自动维氏压痕测量系统采用像素识别技术，通过专用维氏硬度压痕分析软件对压痕图像进行分析，分析软件采用数字图像处理技术边缘分割算法对试验压痕边缘提取，进而运用小波多分辨率理论分析试验压痕的取样信号，用最小二乘法拟合压痕边缘直线，从而提取显微硬度压痕边缘的方法，实现对显微组织维氏硬度试验压痕区域快速而准确地提取并自动计算维氏硬度值，提高在非光洁面上非清晰压痕的可读性。
数据输出格式/编辑功能
1、可按用户要求定制检验报告；
2、通过数据处理软件，在试样连续测量后形成的硬化层深度值可以表格形式显示；
3、可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出彩色图像且带有硬度值；
4、硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在“WORD”（可选“EXCEL”）中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存(WORD格式)（可选“EXCEL”），还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，同时在不同倍率物镜下作金相分析观察；
