HY-32便携式超声波硬度计采用UCI 超声接触阻抗法，金刚石压头小载荷静压接触工件，传感器谐振频率随工件硬度变化换算硬度，无肉眼可视压痕、近乎无损检测，区别于里氏冲击式、台式洛氏重压痕检测。

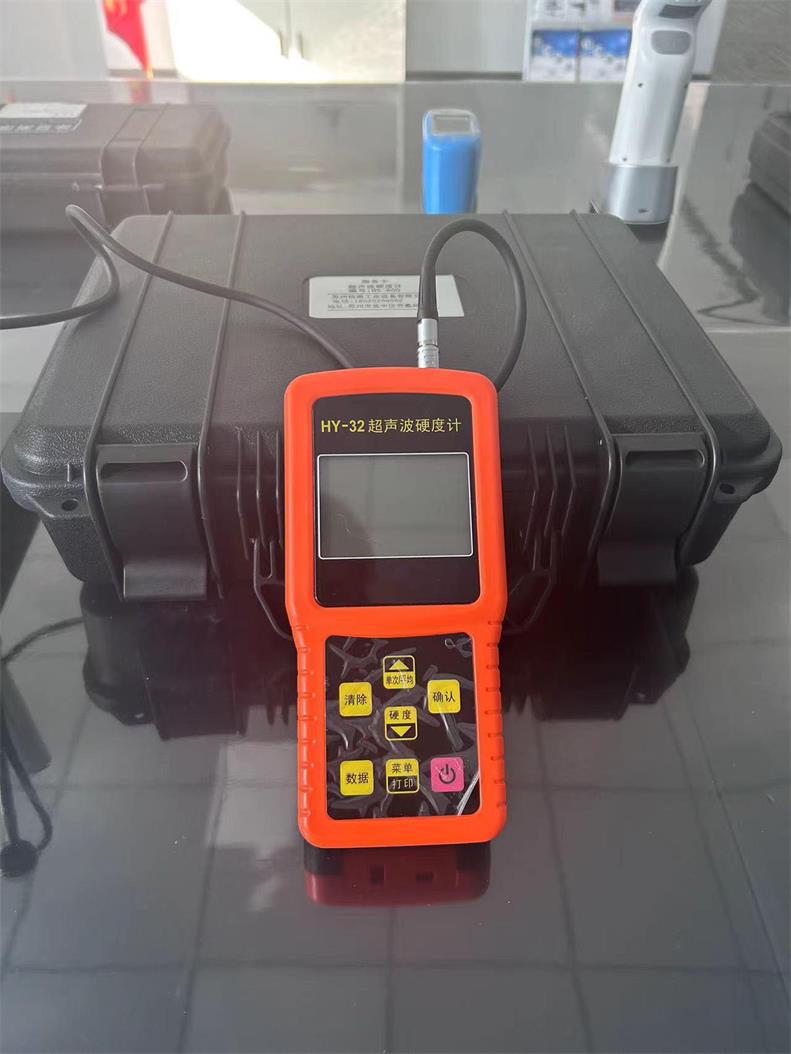

HY-32便携式超声波硬度计（UCI超声阻抗原理）
一、测量原理
采用UCI 超声接触阻抗法，金刚石压头小载荷静压接触工件，传感器谐振频率随工件硬度变化换算硬度，无肉眼可视压痕、近乎无损检测，区别于里氏冲击式、台式洛氏重压痕检测。
二、核心技术参数
1. 硬度测量量程
• HRC：20～70；HRB：41～105；HRA：60.5～85.6
• HV：20～1740；HB：76～618；HS：34.2～97.3
• 抗拉强度：255～2180MPa
2. 精度指标
• HRC55～70 区间：±1.0HRC；HV/HB：±3% FS（符合 DIN50159、JB/T9377 国标）
• 显示分辨率：0.1HRC
3. 硬件规格
• 主机尺寸：178×84×36mm，整机（含探头）≈400g，手持便携
• 供电：7.4V/2000mAh 锂电，连续续航 8h；可外接 220V 交流
• 存储：999 组数据（每组 5 次测量），蓝牙无线打印 + USB 连电脑导出
• 最小被测：工件厚度≥1.5mm，被测面宽度≥1mm；镀层最薄 8μm（镀铬层）
三、标配 / 选配探头（多规格适配）
探头规格 | 试验力 | 用途 |
10N 电动探头（标配） | 10N | 常规齿轮、轴承、模具 |
5N 手动 / 电动探头 | 5N | 薄壁件、薄镀层、小件 |
3N 微型电动探头 | 3N | 细小齿牙、微型零件 |
Φ4mm 超细探头 | 10N | 小模数齿轮、内孔狭小位置 |
30N 手动探头 | 30N | 厚壁母材、高硬度大件 |
四、产品优势
1. 无损检测：压痕极微，成品件不用破坏、无需返修，适配成品全检
2. 狭小空间可用：探头最细 4mm，测齿轮齿面、轴承滚道、内孔、异形曲面（曲轴、凸轮）
3. 超薄件专用：可测镀铬 / 氮化 / 渗碳硬化层、薄板、薄壁管材（里氏 / 台式洛氏无法测薄件）
4. 测速快：垂直下压 1 秒出数，大批量产线巡检高效
5. 全标尺自动换算：一键切换 HRC/HV/HB，大屏显示单值、最大 / 最小 / 平均值
五、适用行业 & 工件
热处理、模具,汽车零部件,轴承、齿轮、电镀、航空航天、五金精密加工
• 精密：微型轴承、小模数齿轮、螺栓、活塞杆
• 镀层：镀铬辊、氮化件、渗碳淬火层
• 大件：无法拆卸的大型轴类、机床床身、现场在机工件
六、简易操作步骤
1. 接探头开机，仪器自动识别探头型号
2. 选定硬度标尺，用标准试块单点校准
3. 探头垂直压紧工件表面 1～2s，自动读数、可存储
4. 数据蓝牙打印 / USB 导入电脑归档
七、市场参考价
标配 10N 电动探头：12000～17500 元；选配多探头套餐加价 2000～5000 元（随配置浮动）
